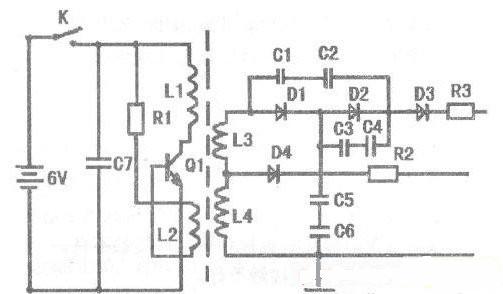

如果要增加高压包在路测量功能，将下图中K为反压测试按钮VBR、Rl、Q1、Ll、L2组成自激振荡电路，Dl、D2、D3与Cl、C2、C3、C4、C5、C6构成倍压整流电路，D4为次级线圈L4的整流电路。在次级空载的情况下，测试L4两端的输出电压为250Vp-p，频率约为5000 Hz。L3与L4输出电压之和大于400 Vp-p。 改制方法：由于L4两端电压为中压，电流较小，而L3与L4输出电压之和大于400 Vp-p，虽然电流也不大，但是从安全角度考虑，选用L4两端作为脉冲信号的输出端，引出两根带鳄鱼夹的导线作为测试信号线。 测试方法如下： 断开“高压包”初级任意一端，同时拔掉尾座(目的是断开灯丝绕组，因为灯丝电压很低，对于测试仪来说，相当于“高压包”次级负载短路)，将测试仪信号引出夹夹在“高压包”的初级，按压反压测试按钮VBR，如果“高压包”内部无短路，外部负载也无短路，则测试仪表针偏转(只要偏转既可)。如果表针不偏转，则说明“高压包”内部或外部负载有短路，可用万用表R×1kΩ电阻档，红表笔接地，黑表笔分别测试“高压包” 次级180V、12V、26V等整流二极管负极，大致判断几个“二次”供电电路有无短路。若表针指示均有一定阻值，则可以判断“高压包”内部短路，可去掉“高压包”进一步开路测试确认。 说明： (1)所有测试过程，均应在主机不通电的状况下进行，否则，可能造成人身安全事故或者使故障扩大。 (2)测试仪测量的范围，可以是任何开关电源、任何行扫描电路。所以对于VCD、DVD、显示器、复印机、录像机等，都有其用武之地。 (3)对于“高压包”的层间短路，由于用万用表可以很方便的检查出来，所以本改进不测试层间短路，也不能测试。 (4)测试仪与“高压包”连接后测试时，测试仪自激振荡频率会变高，约为41.667kHz，电压为110Vp-p。 这是由于“高压包”初级电感与测试仪次级电感并联及负载增大造成的，不影响测试结果。 (责任编辑：laiquliu) |
