8G28、8G29机芯原理构造说明

2013-01-02 20:25来源:未知发布者:laiquliu 查看:
8G28、8G29机芯说明
   一、8G28 机芯的方案
8G28是8G20的降成本方案,在功能方面和8G20 完全一致,在电路结构上主IC更换为FLI32626H,它是一个高集成度的IC,集成了CPU,视频解码,音频切换,图像处理,HDMI信号处理,支持视频信号的画中画等功能。
在主IC的外围电路方面,8G28使用了速度更高的DDR2的存储器,同时使用了串行Flash。
与8G20 主IC FLI30436相比,多了HDMI信号解码功能,所以HDMI信号可以直接输入FLI32626H,所以8G28机芯比8G20机芯少了HDMI 解码IC ANX8770。
由于FLI 32626H自带了音频切换功能,所以音频信号可以直接输入主IC,经过芯片内部切换后,以I2S的方式输出。
在PCB的排板布线上,比8G20节省了一块高频头板。也就是把高频头板的高频头、音频处理IC 8357、数字功放IC 335BW放到了主板上。由于主板的大小没有变,所以相比8G20 主板来讲,8G29 布板相对比较密,用了较小封装的电阻、电容。所以对维修增加了一定的难度。
USB、酷开部分的电路,和8G20完全一样,功能也完全一样。USB 部分的软件可以通用。

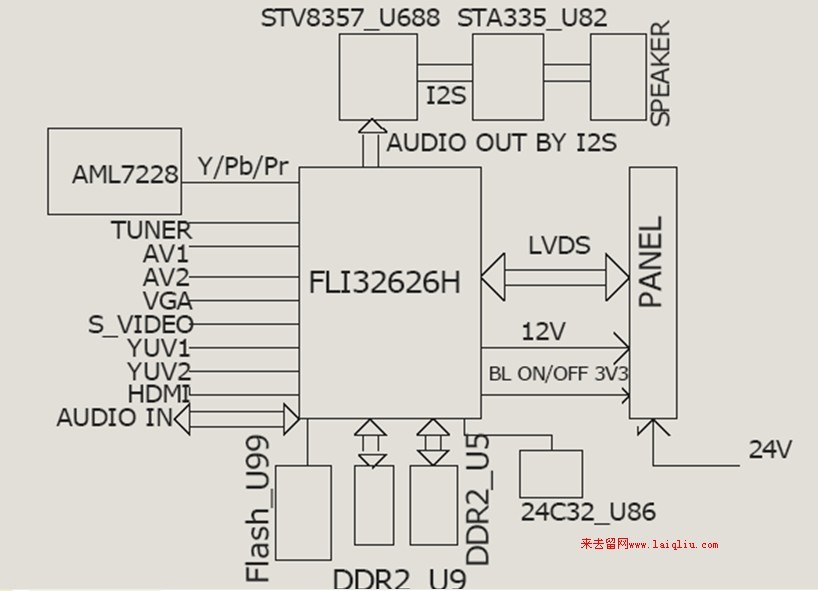

二、电路框图
 8G28、8G29机芯

三、8G29机芯方案
   8G29机芯是在8G28机芯的基础上增加了酷开的六大新功能。在电路上就只有USB、酷开部分有些变动,软件只有USB 部分的程序不同。
   由于市场反馈8G20内置酷开小板损坏率比较高,所以8G29使用外插加密优盘替代内置小板。在播放酷开时,必须插上加密优盘。加密优盘里包含了系统文件,打包的酷开歌曲文件、背景音乐、背景图片等。请注意不要随意删除系统文件。
  除了少了酷开小板之外,USB 电路的主IC 7228的外围使用了4M 的Flash,存储程序代码的容量更大。同时酷开的界面和8G20的相比,风格也有所改变。

酷K升级功能如下:
1. 增加点歌方式(歌星,拼音,分类)
2. 人声录音(录音时候,不播放原唱)
3. 录音回放,显示iFun (建录音歌曲目录)
4. 播放网络流行的MP3 + LRC文件 (不支持录音和音效控制;默认播放图片背景)
5. 自动热门歌曲(在一次开机周期内,演唱次数达5次就自动加入到喜爱歌曲目录中。)
6. 背景增加(在娱乐工作区内的酷K下有背景AVI目录,可以放入自制的AVI文件,成为酷K背景)

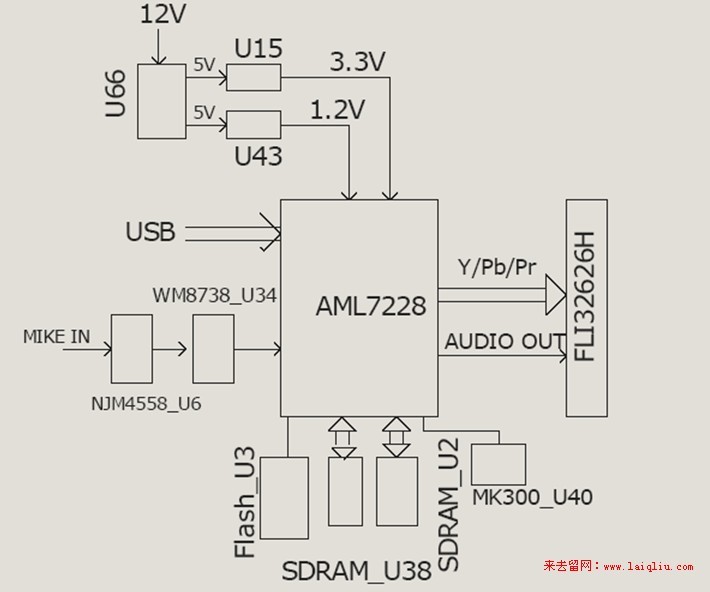

四、USB酷开部分电路框图
 8G28、8G29机芯
    USB 的伴音输出通过I2S 的方式直接输入FLI32626H 。 (责任编辑:laiquliu)
