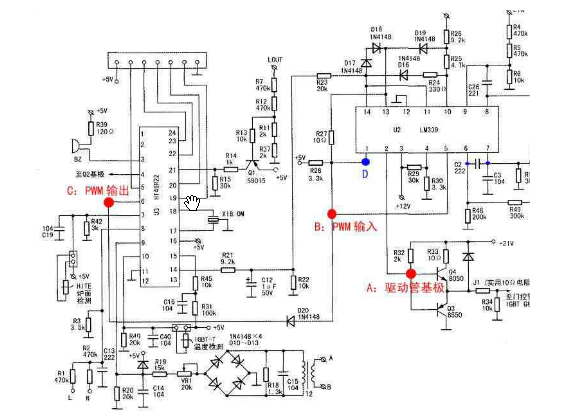

电磁炉不检锅维修实例，分两种情况结合图形讨论： 一，典型故障为电磁炉状态显示正常，就是不加热 一般情况下，CPU检测不到反馈信号电压会自动发出报警信号，但反馈信号电压处于足够和不足够之间的临界状态时，CPU发出指令将会在试探→正常加热→试探循环工作，产生启动后指示灯显示正常，但不加热。原因为电流反馈信号电压不足（处于启动临界状态），重点检查电流检测电路、IGBT驱动电路、信号取样电路以及主回路滤波电容和电感。 二，就是显示E0电磁炉不检锅（有部分机子是E1)，并且报警。 这是典型的不检锅故障，此类故障又分为有检锅信号和无检锅信号。 有检锅信号表现为：能听到检锅是的轻微“嗒嗒”声（必须放锅才能听到），用自制检测工具能测试到。 重点应检查1，电流互感器和次级的滤波电路。2，芯片是否有PWM信号输出 无检锅信号表现为：用自制检测工具检测不到检锅信号。 重点应检查IGBT驱动电路、发热盘、主回路滤波电容、取样反馈电路、振荡信号产生电路以及PWM输出信号。 如图所示：
