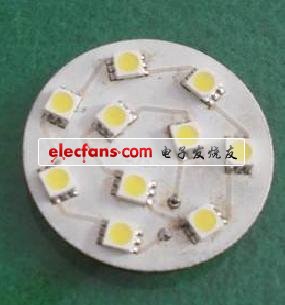

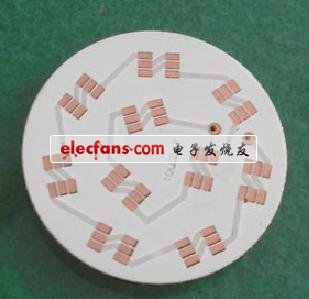

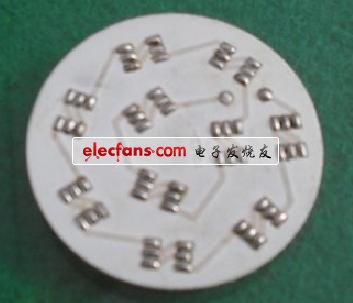

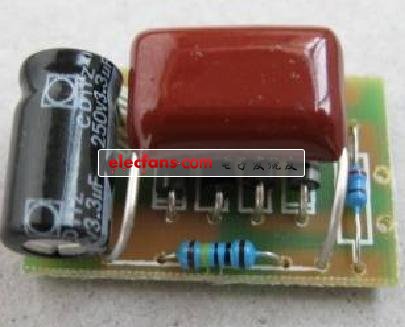

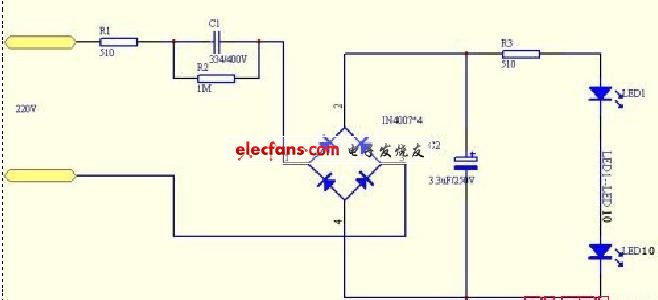

本文为广大的朋友奉献一款贴片LED节能灯的制作资料和贴片LED灯的简易制作过程，包含贴片LED节能灯制作电路图。以下是10贴片LED灯的制作电路图：  图1 图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给 串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和 发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的 问题是最重要的,将影响到LED的 稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度 升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在 会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯 杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压 电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED。 以下给大家介绍制作全过程 图2是电路板图PCB  图2 这中圆形的板子手工制作比较麻烦，建议买成品板。  图3 将灯板上锡，注意一定要均匀，锡不要太薄也不能太厚。  图4 制作工具 制作工具： 尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。 选择贴片LED 贴片LED要选用高亮度的，产品亮度：5500-6000MCD（纯白光），电压:3.2-3.4V，电流:20MA，焊接温度：250发光角度：120色温：5500K。 安装焊接贴片LED: 将电路板安装正面朝上，将贴片LED极性方向放好，注意贴片LED正面有一个角有缺口，缺口处脚为正极（共6只脚），安装方向要一致，切勿装反因为贴片LED是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。 6只脚对好刚才上过的锡，用手固定贴片LED后就可以进行焊接了，焊接要用30-35W的烙铁并接地线，焊接温度控制在240度以内，时间不能超过2秒。这样灯板就算组装完成了。（图5）  图5 接下来就要组装电源，电源的焊接更加简单焊接成功如下图，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。（图 6）  图6 (责任编辑：laiquliu) |
