怎样看液晶电视电源电路原理图

2014-07-28 16:41来源:未知发布者:laiquliu 查看:
一液晶电视机电源电路的工作原理。
怎样看液晶电视电源电路原理图
         液晶电视电 源板在液晶电视电路中故障比较多,各大电视的电路有些不同,但是电源电路的原理与维修方法基本上一样。 电源的构成是有一个副电源电路、PFC电压形成电路、主电源开关功率电路、开机控制电路、保护电路构成。电源大都分都是副电源先工作,输出5V给数字板的 CPU,CPU开机输出控制电压,使电源板上的PFC(功率因素补偿)电路先工作,等PFC电路生成正常的PFC电压(400V左右)后,有一个开关控制 电压来控制主电源的脉宽振荡器开始工作,脉冲推动开关管,从变压器的次级感应输出,经过整流、滤波得到+12V和+24V供给后级电路。产生的+12V电 压,主要供给数字板的信号处理电路和伴音功放电路。+24V电压,主要供给背光源逆变器电路。

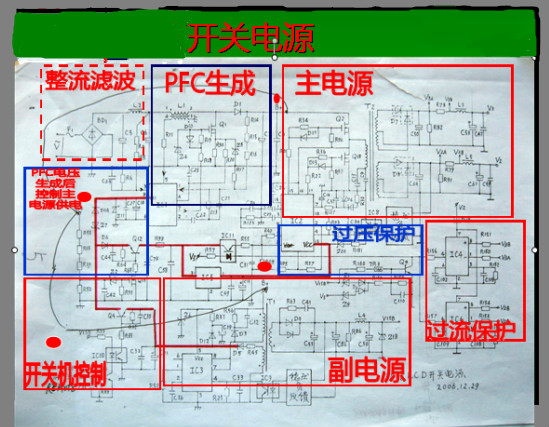

二液晶电视机电源电路图与方框图。
怎样看液晶电视电源电路原理图 (责任编辑:laiquliu)
