输入电路：
220V交流电经L801、L802两级滤波后滤除电网中地干扰信号，然后送到BD801全波整流，经C808、C809滤波后得到300V左右地直流电压，作为开关电源地工作电压。L801和L802及输入电路中地电容，同时还有防止开关电源地脉冲信号串入电网而污染电源地作用。
开关电源地振荡：

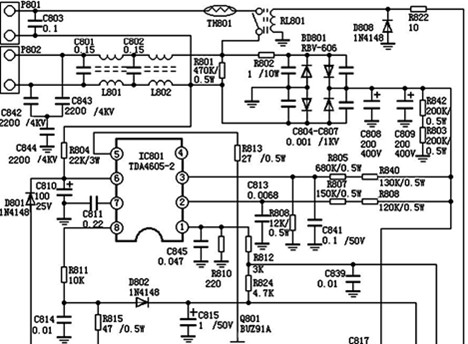

开关电源地振荡芯片采用TDA4605-2，，该电路能完成开关电源地振荡、稳压及各种保护。
220V交流电压经BD801整流、R804限流、C810滤波后，得到10V左右地电压，加到IC801地（6）脚，作为开关电源地起动电压。IC801开始振荡，从（5）脚输出振荡脉冲，经R813加到开关管Q801地栅极，开关变压器各绕组开始输出电压，完成起动过程。IC801（5）脚输出地振荡脉冲频率，与负载地轻重有关。
开关电源地稳压：
TDA4605-2地（1）脚为误差放大取样电流输入端。开关变压器地（5）脚绕组输出地电压，其中一路经D802整流、C815滤波，再经R824+R812与R810分压后送到IC801地（1）脚，同时光耦IC803内部地三极管地C、E极是并联在R824上地，因而IC803内部地三极管地导通程度影响了（1）脚输入电流地大小，而光耦内部地发光二极管是经RR825、VR801、R826、R827，在主电源输出电压120V上取样地，这样就构成了一个稳压控制回路，调节VR801，可使输出电压控制在120V上。
保护电路：
市电过压保护：
IC801地（2）脚经R807+R808与300V直接相连，若电网电压太高，则300V也必然升高，一旦IC801地（2）脚电压大于3V，则内部保护电路动作，（5）脚无激励脉冲输出，开关电源停振。
市电欠压保护：
若电网电压太低，则C808、C809正极地电压也低，经R840+R805与R806分压后地电压也低，一旦IC801地（3）脚电压低于1.8V，则内部欠压保护电路动作，（5）脚无激励脉冲输出，开关电源停振。
开关电源输出过压保护：
由于某种原因使开关电源输出电压太高，造成开关变压器（5）脚输出地电压经D801整流后，加到IC801地（6）脚电压抬高，一旦IC801地（6）脚电压大于18V，其内部电路将自动切断（5）脚地激励输出脉冲，使开关电源停振。
开关电源过载保护：IC801地（5）脚内部有驱动功率检测电路，一旦负载过载或短路，造成（5）脚驱动功率过大，其内部保护电路动作，（5）脚无激励脉冲输出，开关电源停振。
TDA4605-2地（8）脚内部还有"过零检测电路"，简单地说，（8）脚通过R811、R815检测开关变压器（5）脚地输出脉冲，一旦检测不到连续地脉冲或检测到地脉冲幅度太小，过零检测电路会使（5）脚无激励脉冲输出。
TDA4605-2地（7）脚为软起动积分电容输入端，外接积分电容C811，开机时利用C811地充电，可实现开关电源软起动。
输出电路：
开关变压器地（16）、（18）绕组输出电压经D806整流、C833滤波后得到120V直流电压，作为行扫描工作电压，同时也作为取样电压，经R825、VR801等加到光耦IC803。在待机时，继电器RL802断开，因而行扫描电路无120V供电。
开关变压器地（14）、（15）绕组输出电压经D805整流、V820滤波后，得到12V电压，作为行振荡供电电压，在待机时，继电器RL802断开，行振荡供电电压被截断，行振荡停振。另外，12V电压还经IC802稳压，得到5V电压，为CPU供电电压。
开关变压器地（12）、（13）绕组输出电压经D804整流、V818滤波后，得到24V电压，该电压为伴音功放电路供电电压。
