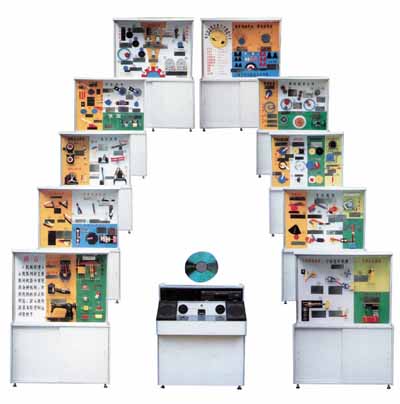

HY-810型机械原理示教陈列柜 机械陈列柜系列《机械原理》示教陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲设计的电化教学设备。本陈列柜共分十个柜和一个电脑控制台,并配有一台功率放大器, VCD 机和激光片,声控同步演示,采用单独驱动由电脑或电子设备控制运转演示,可由 VCD 控制顺序自动运行讲解;又能根据教材、教学需要而遥控任意选择进行单独演示。模型材料采用进口有机板;板面附有银涤沦不干胶作必要的图表和文字说明,演示形象逼真,运行可靠,制作工艺美观,使用本陈列柜可提高教学效果,节约学时是一套现代化机械课程教学应用实验室设备。 陈列柜规格: 1250 × 430 × 1780mm 《机械原理》示教陈列柜,各柜内容如下:
序号与名称 陈 列 柜 内 容
第一柜 机器与机构 前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副
第二柜 平面连杆机构的基本形式 铰链四杆机构:曲柄摇杆机构 2 件、双曲柄机构、双摇杆机构 2 件。 单移动副机构:曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构 双移动副机构:曲柄移动导机构、双滑块机构、双转块机构
第三柜 平面连杆机构 机构运动简图:泵 2 件、泵的简图 2 件、颚式破碎机与间图。 连杆机构:飞剪、压包机、翻转机构、摄影升降机、天平、起重机。
第四柜 凸轮机构的形式 盘形凸轮 3 件:滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。
第五柜 齿轮传动的各种类型 平行轴传动:外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。 相交轮传动:直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构 相错轴传动:螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。
第六柜 轮系的基本形成 渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。
第七柜 轮系的基本形成 周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比,实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器,摆线针轮行星减速器、汽车差速器两种动作。
第八柜 间歇运动机构 齿式棘轮机构 2 件、摩擦式棘轮机构、外啮合槽轮机构,内槽轮机构,球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构( 2 件)、凸轮式间歇机构 2 件、停歇连杆机构、停歇导杆机构
第九柜 组合机构 串联组合:行程扩大机构、换向传动机构 并联组合:齿轮连杆曲线、实验给定轨迹的机构 2 件、实验变速运动的机构、同轴槽轮机构,误差校正机构、电动马游艺机装置。
第十械 空间连杆机构 空间四村结构: RSSR 空间四杆机构、 RCCR 联轴节、单万向节、双万向节、 4R 揉面机构、 RRSRR 角度传动的空间五杆机构、空间六杆机构的萨勒特机构。

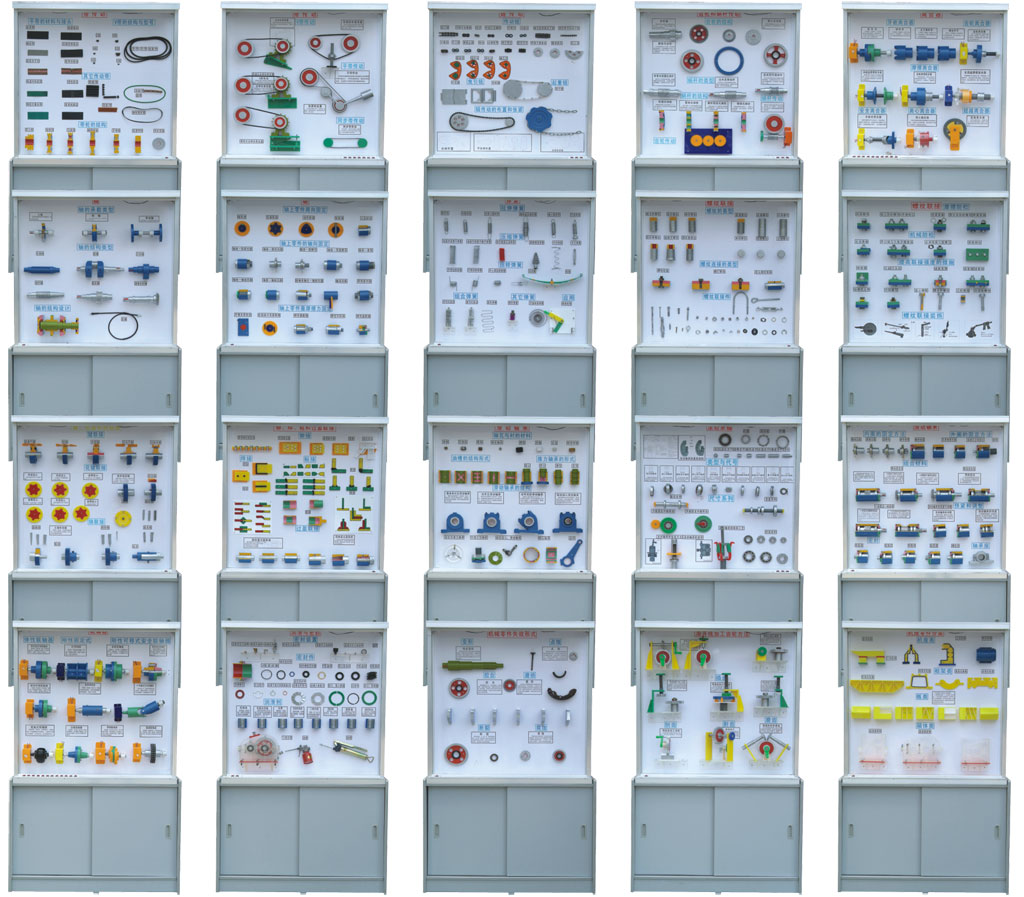

HY-820型机械零件示教陈列柜 本公司生产机械陈列柜,为了配合教学需要,教具产品逐步走向现代化发展,在原有基础上,研制了一套 820 型机械零件示教陈列柜。 该套共分二十个柜 400 余种物零件模型。外型用高级铝合金柜架,板面用紫红色金丝绒做底,模型材料用各色有机玻璃和硬聚氯,并附有银涤沦不干胶作必要图表和文件字说明,形象逼真,制作工艺美观。使用本陈列柜能提高教学效果,节约学时,是一套理想机械课程的示教陈列室设备。 陈列柜尺寸: 1050 × 400 × 1780mm 机械零件示教陈列柜,各柜内容如下:
序号与名称 机械零件陈列柜内容
第一柜 螺纹联接的基本内容 螺纹类型:普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、双线螺纹、三线螺纹。 螺纹联接的类型:螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。 螺栓 11 件、螺柱 4 件、螺钉 9 件、紧定螺钉 5 件、螺母 12 件、垫圈 7 件。
第二柜 螺纹联接 摩擦防松:对顶螺母、锁紧热圈收口防松螺母、开缝收口,带尼龙圈防松螺母、弹簧垫圈。 机械防松:止动垫圈、止动垫圈子与圆螺母、开口销与六角开槽螺母、串联钢丝。 横向截荷的减载装置:斜垫圈、凸台、沉头坑、减载套筒、减载键、减截销。 提高联接强度的措施:加弹性无件、内斜螺母、空心螺栓、腰状杆螺栓,大圆角螺栓、沉割螺母、螺纹联接的装拆。
第三柜 键、花键和销联接 键联接:普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键。 花键联接:矩形花键 3 件,渐开线花键 2 件。三角形花键。 销联接:圆柱销 3 件、圆锥销 4 件、导形销 3 件、安全销 3 件、定位、联接、安全。
第四柜 铆、焊、粘和过盈联接 铆接:常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头。 焊接:坡口型式、搭接、对接、角接。 粘接:板接、管接、角接。 过盈联接:圆柱面过盈联接,圆锥面过盈联接。
第五柜 带传动的主要类型 平带的材料与接头:皮革带、编制带、胶帆布平带、高速环形胶带、锦纶片复合带、斜面接头、斜面阶梯接头、胶带的接头、缝线接头、皮革线接头。 V 带的结构与型号: O 型、 A 型、 B 型、 C 型、 D 型、 E 型、宽 V 带、窄 V 带、活络 V 带、其他传动带、联组 V 带、普通 V 带、双面 V 带、多楔带、圆带、梯形齿同步带。 (责任编辑:laiquliu) |
