带轮的结构:实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮。
第六柜 带传动 V 型带传动:自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置。 平带传动:张紧轮装置 同步带传动
第七柜 链传动 传动链:滚子链、内链片及套筒、滚子、外链片销轴、内链片、外链片、单节距双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带内导片齿形链、带外导片齿形链、圆销式、滚柱式、键柱式、轴瓦式、方框链、平顶链、圆环链、链传动的布置和张紧。
第八柜 齿轮与蜗杆传动 齿轮的结构:齿轮轴 2 件、实心式齿轮 2 件、腹板式齿轮 2 件、轮幅式齿轮。 蜗杆的类型:阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆。 蜗杆的结构:整体式蜗轮、轮箍式蜗轮、螺栓联接式蜗轮、镶铸式蜗轮、蜗杆传动、齿轮传动。
第九柜 滑动轴承 轴瓦与衬的材料:轴瓦合金、青铜、黄铜、灰铸铁、微型轴承、橡胶、尼龙、四氟、酚荃树脂。 油槽的结构形式 5 件、推动轴承的形式:实心、空心、单环、多环。 滑动轴的结构:整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、 自动调心滑动轴承、固定瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连 杆、静压轴承。
第十柜 滚动轴承 内圈、保持架、外圈、球、短圆柱滚子、长圆柱滚子、螺纹滚子、圆锥滚子、 鼓形滚子、滚针。 类型与代号:深沟球轴承、调心球轴承、调心滚子轴承、圆柱滚子轴承、滚针 轴承、螺旋滚子轴承、角接触轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。 尺寸系列:直径系列、内圈固定外圈转动、外圈固定内圈旋动、滚动轴承的安装方法、滚动轴承拆卸工艺、内径系列 7 件,宽度系列 4 件。
第十一柜 滚动轴承组合设计 内圈的固定方法:弹簧挡圈、轴端压板、圆螺母、锥形套筒。 外圈的固定方法:轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯。 组合设计:两端固定式 3 件、两端游动、一端固定一端游动 2 件 顶紧与调整:滚动轴承的调整、滚动轴承的顶紧。 密封:毛毡式、皮碗式、环隙式、迷宫式、螺纹式、轴承座
第十二柜 联轴器 弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴器、滑块联轴器、 剪销式安全联轴器。
第十三柜 离合器 牙嵌禽合器矩形牙、梯形、正三角形牙、锯齿离合器、单圆盘摩擦离合器、 圆锥摩擦禽合器、多圆盘摩擦离合器、牙嵌式安全禽合器、离心离合器、超越 离合器。
第十四柜 轴的类型与应用 转轴、心轴、传动轴、齿轮轴、化键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的 结构设计。
第十五柜 轴上零件的固定方法 键联接、花键联接、成形联接、销联接、过盈联接、轴肩—弹性挡圈、轴肩—圆螺母、轴肩—双圆螺母、轴肩—套筒、轴肩—弹性挡圈 2 年、圆锥形轴头—轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轮毂部分夹紧联接、弹性套联接、弹性环联接、弹性盘联接。
第十六柜 弹簧 拉伸弹簧:圆钩环、半圆钩环、偏心圆钩环、锥形闭合端弹簧、可调拉簧。 压缩弹簧:端面拼紧磨平弹簧、端面不拼紧不磨平弹簧、矩形截面压缩弹簧、 中凸弹簧、中凹弹簧、圆锥螺旋弹簧。 扭转弹簧:外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧。 其他弹簧:碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧。 并列组合弹簧、直列组合弹簧、转换机构。
第十七柜 润滑与密封 润滑装置:压配式压注油杯、油绳式有杯、接头式压注油油杯,直通式注油杯、 油标。 密封件: O 型橡密封圈 2 件、矩形橡密封圈 2 件、尼龙垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片、切口:插入搭接、活塞环、 切口:斜搭接、双口型油封、 T 型油封、 Y 型油封、 V 型油封。 润滑剂 8 件、机油枪、牛油枪。
第十八柜 机械零件的失效形式
胶合、断裂、腐蚀、磨损、点蚀、残余变形
第十九柜 渐开线加工齿轮方法
仿形法加工齿轮 2 件、用滚刀加工齿轮、用插齿刀加工齿 2 件、用齿条插刀加 工齿轮、用刨加工齿轮、剃齿加工齿轮、用碟形砂轮摩齿
第二十柜 机座零件分类
卧式机座、门工机座、立式机座、环式机座、桁架式机坐、框架式机座、框架式机座、基座几基板、台架式支座、板类助板布置 7 件、减速器箱体 2 件、变速箱箱体。

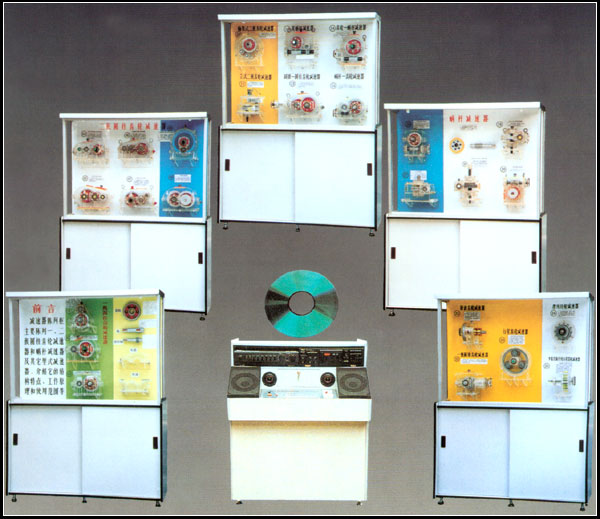

HY-805型减速器示教陈列柜 减速器示教陈列柜是根据大中专院校,职业学校的教学大纲设计的机械陈列柜,《减速器》电化教学设备。共5个柜25种减速器及1个控制台,用CD解说遥控控制,声控同步进行演示机械模型,加强对机械专业的学生的理论学习,使用范围增强认识,加深理解,是机械专业系不可缺少的理想教具设备。本套陈列柜有第一代和第二代两种形式。 减速器陈列柜规格:1250×430×1780mm 减速器陈列柜内容: (责任编辑:laiquliu) |
