目前白色LED发光效率已经突破120LM/W，是白炽灯15LM/W的8倍，是荧光灯50LM/W的2倍多。LED的光谱中没有紫外线和红外线成分，所 以不会发热，不产生有害辐射。而且LED的光通量半衰期大于5万小时，可以正常使用20年，器件寿命一般都在10万小时以上，是荧光灯寿命的10倍，是白 炽灯的100倍，所以基本不会损坏，这种灯具具有非常好的节能长寿命特性，随着白色LED价格的不断降低，LED照明灯不但在节日彩灯装饰中广泛应用，而 且逐步延伸到路面照明、民用照明等低照度要求的领域，全面进入实用化，并且在环保方面废弃物可以回收，没有荧光灯的贡污染问题，是国家重点发展的产业项 目。 LED技术已经真真切切地来到我们身前，在举世瞩目的奥运会上，无论是开幕式上神奇的画卷和画布，还是水立方游泳馆外表那变换莫测的七彩幻光，还是大量演员身上通体发出的神奇光芒，甚至是恰如银河般并缓缓升起的奥运五环，无不都是LED技术的全面应用。 LED节能灯采用24颗高效白色发光二极管串连后，通过典型的交流电容降压恒流电路供电，客户可以点击这里查看详细工作原理。

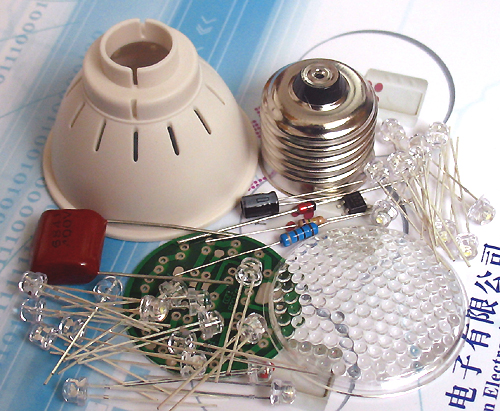

产品1：自制24LED交流白色节能灯 成品 23元一个 实测耗电2.4W 产品2：自制24LED交流白色节能灯 全套散件 12元一套 清单如下： 1、25颗散光型白色高亮度LED 2、塑料外壳、罗口灯座、均光板各一块 3、400V/0.33UF降压电容一个 4、100V/4.7UF滤波电容一个 5、集成整流桥一个 6、1M 高压泄放电阻一个 7、100欧姆限流保护电阻一个 8、电源板PCB一片 9、LED灯板PCB一片

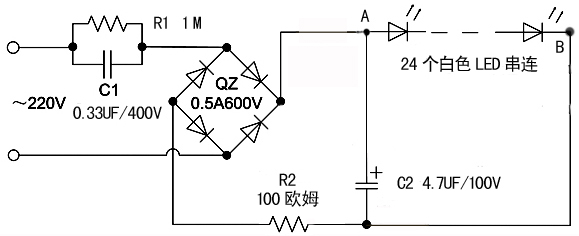

这是最近改版后的24白色LED交流节能灯的电路图，我们将24个LED全部串连，这样灯的功耗能降低到2.4W左右更加节能，而且整个电路分成电源板和LED灯板两块，很好地降低制作难度。 首先可以焊接LED灯板部分，制作前先用绘图橡皮将LED的所有焊盘仔细擦磨一遍，这样可以清除PCB上的氧化层，确保焊接可靠！将白色LED按照PCB上标注的极性仔细插入PCB，注意：引脚长的那根脚插入PCB上标有“＋”的孔中，千万不能插反！ 在焊接LED时请一定要选用不漏电的30W尖头电烙铁焊接，可以先焊好LED的一个引脚观察LED的位置，如果不正可以融化焊锡时扶正，确认位置正确后焊 接另一个引脚。焊接要干脆果断，焊接时间不能过长，应控制在2秒以内，否则LED有可能被焊坏！我们特地多提供了一颗LED，就是防止初学者意外损坏时可 以替换。 (责任编辑：laiquliu) |
