根据上图焊接整流桥和4.7UF/100V的滤波电容，极性不要搞错（PCB正面白色的丝印V+ V-是错误的，请不要被误导），仔细多次核对后通电试验，注意人身安全，谨防触电！本电路属于典型的电容降压恒流电路，所以在没接通负载（LED灯）时不 能通电！否则会损坏稳压管等器件！焊接完成后必须用热溶胶等固定电路板和连线，防止短路和断线！

     常见故障：因为这款灯的LED数量众多，很容易因为其中一个LED损坏或者和PCB接触不良造成一路LED都不亮，如果三路LED中都有故障就会造成全部 LED都不亮，进而因为负载空载引起稳压管过载烧毁，所以制作成功的关键还是在焊接LED时务必认真仔细！如果一但出现一路LED不亮的故障，可以把这路 的LED都做上记号，然后顺着PCB走线几个LED一组加直流电测试点亮（如用10V的直流电，4个LED串连后通电测试，测试时务必断开交流电源，注意 人身安全）

     最容易出现的错误：1、LED引脚和PCB接触不良 2、LED被插反极性 3、LED焊接时间过长损坏 4、稳压管接反 5、电阻或者其他元件接错。

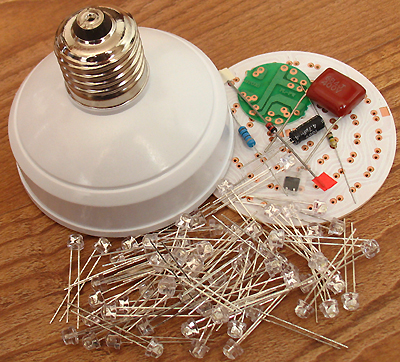

产品6：自制60粒LED材料清单如下：全套散件 29元一套

1、60颗暖白色高亮度散光型LED

2、塑料外壳、罗口灯座、灯板和电源板各一块

3、400V/0.68UF降压电容一个

4、100V/4.7UF滤波电容一个

5、600V0.5A整流桥堆一只

6、750K高压泄放电阻一个

7、100欧姆限流保护电阻一个

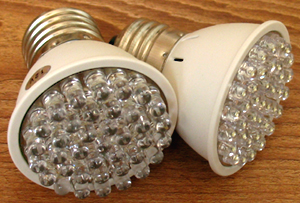

产品6：38个LED的直流12V聚光型白色节能灯 成品每个25元

     这是采用38个LED高亮度白色聚光型LED制作的直流12V节能灯，主要应用领域是车辆上如：转向警示灯、防追尾灯、频闪灯等领域，这种灯的优点是亮度 高，因为是点光源发光强度大，非常醒目，在道路上可以在很远就能发现，并且LED灯允许快速开关，所以非常适合做成频闪灯、闪烁灯等用途。特别是随着电动 车的普及，LED灯已经变成首选， 甚至可以替代大灯,亮度比原车的要要醒目,并且非常省电，只有2W多。 (责任编辑：laiquliu)
