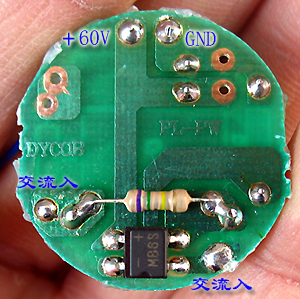

现在我们要焊接交流电容降压电源部分，注意上图中的稳压二极管、滤波电解电容和整流桥是有极性的，请仔细对照图片焊接不要搞错！！最后上图黑色引线接220V交流电即可工作了，接通交流电源时请注意人身安全。
将罗口灯座用热溶胶固定在外壳上，引出的两根导线一根和外壳焊接，另一根和中心电极焊接，焊接点如上图红色箭头位置。 产品5：60个LED的交流白色节能灯 成品每个45元 实测耗电4.4W
灯头接口: 标准 E27螺纹接口 灯的颜色: 白色 散光型 工作电流: <60MA 工作电压: 220V交流 发光亮度: 超高亮，相当于15W节能灯亮度 发光角度: 110～135度 这是采用60个高亮度白色散光型LED制作的220V交流节能灯，直径76毫米高65毫米，比前面的24LED亮度提高很多，24LED的亮度一般适合如：走廊、小夜灯等低照度的场合，60LED可以适合如：卫生间、车库、储藏室、走廊等场合。

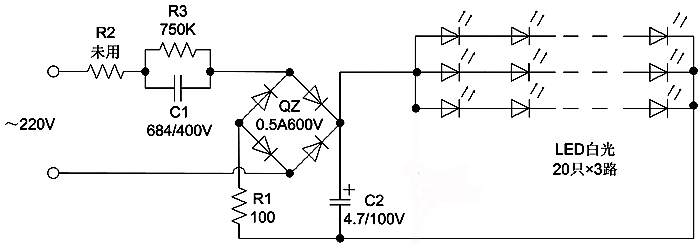

60个LED分R、G、B三路并联，每路20只LED串连，通过典型的交流电容降压恒流电路供电，制作60LED灯的要点和24LED相同，一定要看清 LED的极性！焊接前先用绘图橡皮仔细擦磨一次LED的所有焊盘，可以清除PCB上的氧化层，确保焊接可靠！焊接LED的时间不能过长！

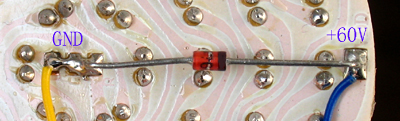

上图中显示的红色75V稳压二极管现在已经不用了，但是图中GND端需要将R、G、B三个焊点短路连接起来，它分别是三路LED的负端。
|
